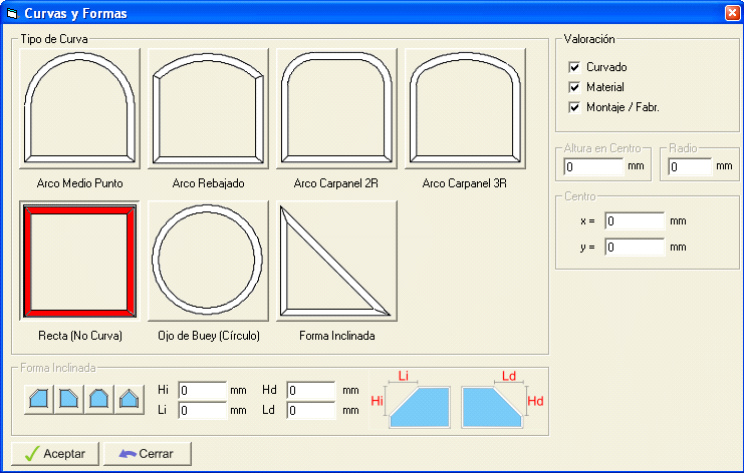

Para acceder a la configuración de Curvas y Formas pulse el siguiente botón de la parte superior de la pantalla de edición, se mostrará la siguiente pantalla:
Para modificar la forma de la estructura pulse simplemente sobre el dibujo de la forma a usar.
Según el tipo de forma se le pedirán unos datos u otros: Como el radio para Medio Punto, la altura en Centro para el resto de arcos, Hi/Li/Hd/Ld según la forma inclinada, etc.
Es importante diferenciar las estructuras de Arco Medio Punto y Arco Rebajado, ya que en el Medio Punto la altura del arco siempre es la mitad de la anchura y la curva se realiza con un solo perfil. Por el contrario la altura del arco rebajado no tiene por qué medir la mitad de la anchura (Aunque puede darse el caso) pero lo más significativo es que esta curva se compone de 3 trozos (No se realiza de una pieza).
Para valoración dispone de las siguientes opciones:
- Curvado: Indica si se desea valorar los incrementos por curvado.
- Material: Para valorar o no los artículos de la estructura
- Montaje/Fabr.: Tiene en cuenta o no la mano de obra de fabricación y montaje.
